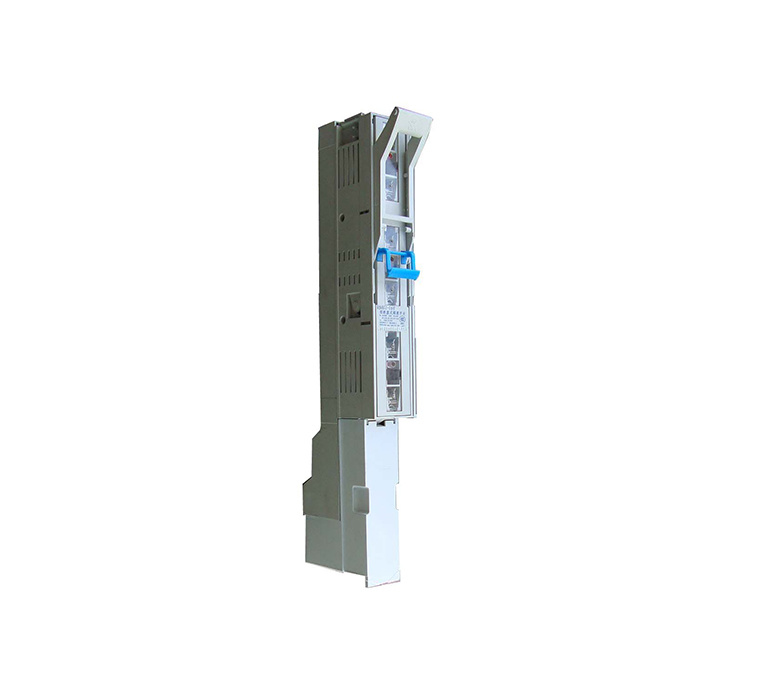

RMG1熔斷器式隔離開關

產品介紹

用途

RMG1熔斷器式隔離開關主要用于交流50Hz， 額定工作電壓至AC690V及DC440V， 額定工作電流為160A~630A。RMG1主要使用在低壓配電回路中，作為可帶負載操作的保護和隔離裝置。 RMG1不適合作為起動和斷開單臺電動機開關之用。

RMG1外形尺寸標準化， 采用母排直接安裝的形式， 三相熔斷器縱向排列， 可節省大量的安裝時間和空間。 操作手柄有三相聯動和三相分動兩種形式。 開關上裝有觀察窗， 且具有熔斷器信號指示顯示燈， 操作人員不用打開開關就能觀察各相熔斷體的型號規格， 同時根據熔斷信號指示燈判斷每一相熔斷體的通斷情況。



標準

RMG1符合GB14048.3、 IEC60947-3。



正常工作條件

周?chē)諝鉁囟炔坏陀?5℃， 不高于+40℃， 日平均值不超過+35℃。

安裝地點的海拔不超過2000m。

大氣相對濕度在周?chē)鷾囟葹?40℃時不超過50%； 在較低溫度下可以有較高的相對濕度； 最濕月的月平均最大相對濕度為90%， 同時該月的月平均最低溫度不超過+25℃， 并考慮到因溫度變化發生在產品表面上的凝露。

污染等級為3級。



安裝條件

開關應按照制造廠提供的使用說明書中規定要求安裝。

注： 開關一般為下出線方式， 若用戶要求上出線方式， 在訂貨時需說明。

開關的過電壓類別IV。



型號和含義
